I'm confuse, push pull tone pot!!

[JrMare]

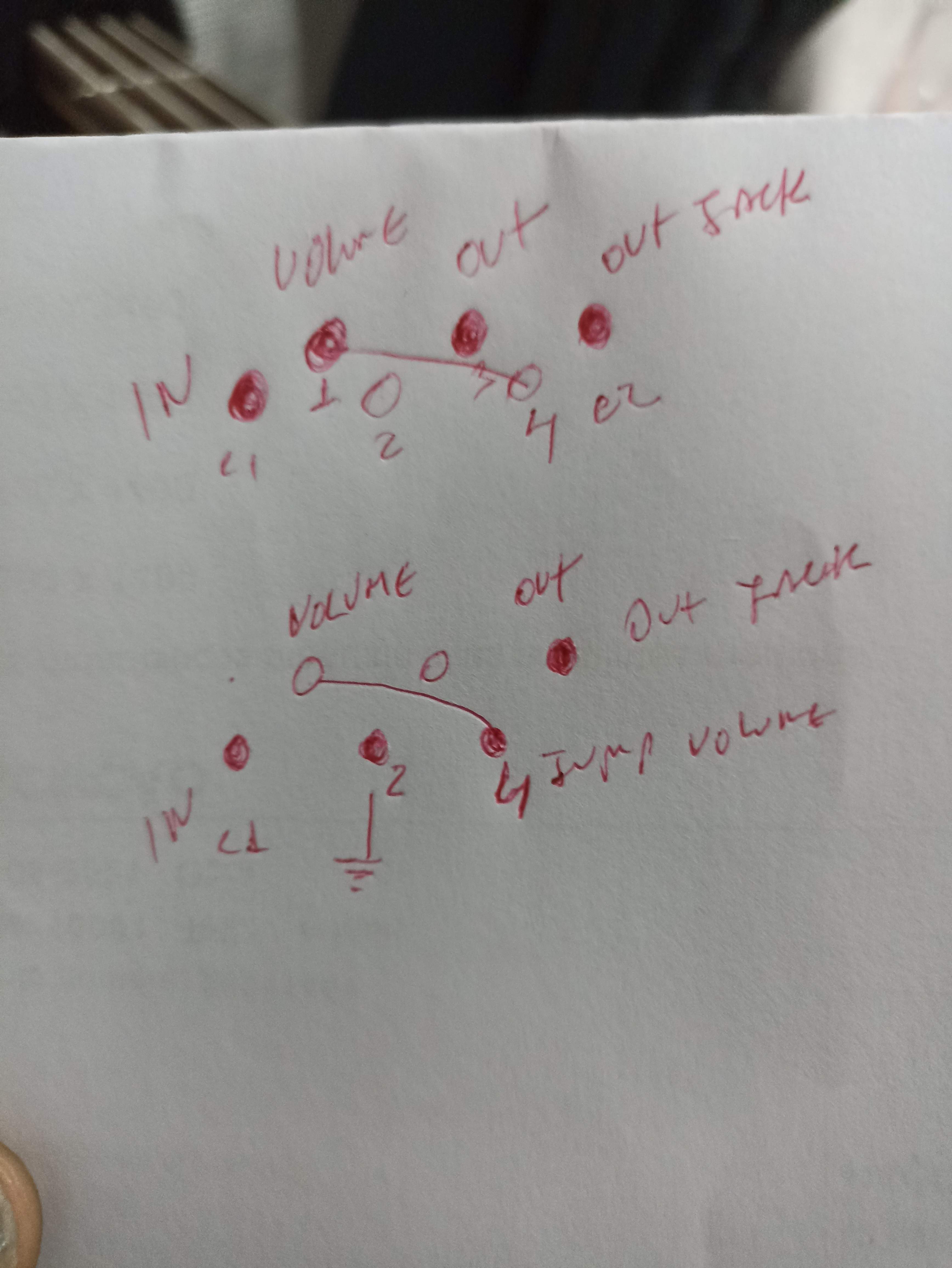

eu preciso de ajuda eu tenho um artec se2a que pré-amplificador com controle de tom e funciona muito bem. Resolvi colocar um push pull para ter a opção de modo ativo e passivo com tom sempre ativo nas duas posições. Eu segui o esquema abaixo mas aconteceu quando no modo passivo os agudos e graves funcionam e o modo ativo não funciona nem os agudos e graves, onde está o erro?



[Keith Rawlings]

No se?



[JrMare]

?? I see the out preamp wrong but were i put It??



[JrMare]

Anybody??



[JrMare]

Acredito que encontrei o problema. Eu estava confundindo volume de pré-amplificador ativo com volume passivo. A partir do fotma que o esquema está montado, o pushpull up aciona o pré-amplificador e o down fica em modo passivo, mas quando o modo ativo não funciona porque a conexão na placa vazia. devo colocar aqui um resistor de valor equivalente ao potenciômetro, e como deve ser feito a conexão? da entrada ao solo?



[Warpeg]

I would like to help, but I cannot read Spanish. Can you post this in English?



[JrMare]

I believe I found the problem. I was confusing active preamp volume with passive volume. from the way the schematic is assembled, the pushpull upwards activates the preamp and downwards it is in passive mode, but when the active mode does not work because the connection on the board is empty. should I put a resistor here of equivalent value to the potentiometer, and how should the connection be made? from the entrance to ground?



[JrMare]

Ground**
